PEEK
| Materiale | Nome commerciale | Nome tecnico | Colore standard | P.S. (g/cm3) | Barre ∅(mm) | Manicotto ∅ esterno (mm) | Lastre spessore (mm) | Stabilità dimensionale | Contatto con alimenti | Resistenza all’usura | Dilatazione termica | Resistenza chimica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PEEK | PEEK | PEEK | marrone | 1,32 | 6 - 200 | 8,0 - 60 | + | + | 0 | 0 | + |
Legenda: + = alta, 0 = media, - = bassa, / = nessuna applicazione
Le principali caratteristiche sono:
- elevata resistenza meccanica, rigidità e durezza
- ottima stabilità dimensionale
- difficilmente infiammabile e autoestinguente
- densità dei gas combusti molto bassa
- resistente alle alte e basse temperature
- ottima resistenza all'abrasione e all'usura
- ottimo rapporto tra rigidità, resistenza e resilienza
- basso coefficiente di dilatazione lineare
Viene utilizzato per la fabbricazione di:
- boccole e cuscinetti
- compressori
- valvole
- isolanti
- pompe
- aria condizionata

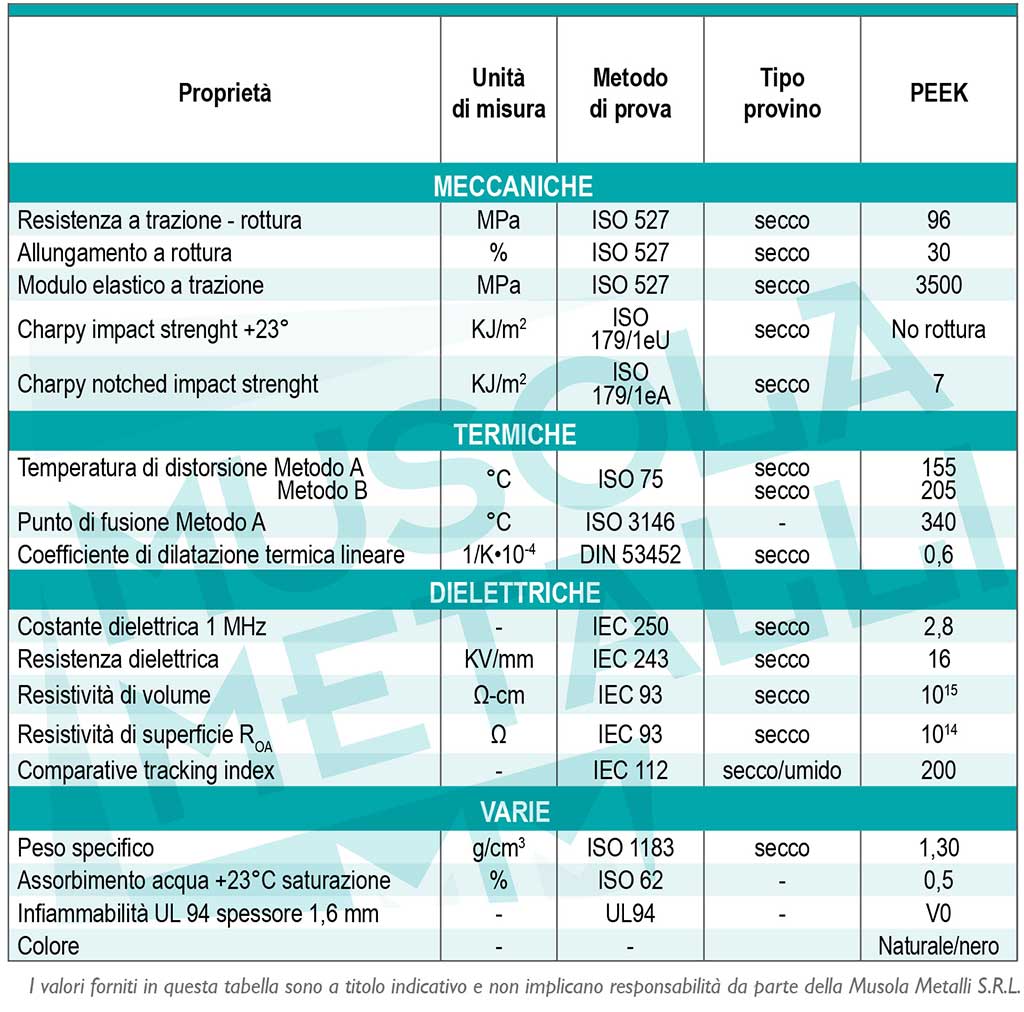

| PROPRIETA' MECCANICHE | Unità di misura | Metodo test | PEEK |
| Tensione di snervamento | Mpa | ISO 527 | 105 |
| Resistenza alla trazione | Mpa | ISO 527 | 105 |
| Allungamento a rottura | % | ISO 527 | 20 |
| Modulo elastico in prova di trazione | Mpa | ISO 527 | 4200 |
| Modulo a flessione (prova di flessione) | Mpa | ISO 178 | 3900 |
| Resistenza alla flessione | Mpa | ISO 178 | 160 |
| Resistenza agli urti (Charpy) +23°C | kJ/m² | ISO 179/1eU | nessuna rottura |
| Resilienza (Charpy) +23°C | kJ/m² | ISO 179/1eA | 3,5 |
| Durezza shore D | - | ISO 868 | 86 |
| Durezza penetrazione di sfera | N/mm² | ISO 2039-1 | 229 |
| Modulo a pressione | Mpa | ISO 604 | 3500 |
| Sollecitazione di compressione a 1/2/5% di deformazione norminale* | Mpa | ISO 604 | 35/69/130 |
| CARATTERISTICHE TERMICHE | Unità di misura | Metodo test | PEEK |
| Temperatura di distorsione, metodo A | °C | ISO 75 | 160 |
| Temperatura di fusione | °C | ISO 3146 | 340 |
| Temperatura di transizione vetrosa | °C | ISO 3146 | 150 |
| Temperatura massima di utilizzo per poche ore | °C | - | 300 |
| Temperatura di utilizzo in continuo | °C | - | 260 |
| Temperatura inferiore di utilizzo | °C | - | -60 |
| Coefficiente di dilatazione termica | 1/K.10-5 | DIN 53752 | 5,8 |
| Conducibilità termica, metodo A | W/(K.m) | - | - |
| Capacità termica specifica | J/(g.K) | IEC 1006 | - |
| CARATTERISTICHE ELETTRICHE | Unità di misura | Metodo test | PEEK |
| Costante dielettrica a 1MHZ | - | IEC 250 | 3,05 |
| Fattore di dissipazione dielettrica δ a 1MHZ | - | IEC 250 | 0,003 |
| Rigidità dielettrica | KV/mm | IEC 243 | 15 |
| Resistenza specifica di attraversamento | Ω.cm | IEC 93 | 10¹5 |
| Resistività superficiale | Ω | IEC 93 | 10¹4 |
| Resistenza alla corrente di dispersione superficiale (CTI) | - | DIN EN 60112 | - |
| ALTRE CARATTERISTICHE | Unità di misura | Metodo test | PEEK |
| Densità | g/cm³ | ISO 1183 | 1,3 |
| Assorbimento d'acqua a 23°C, 50% RH | % | ISO 62 | - |
| Assorbimento d'acqua a 23°C | % | ISO 62 | 0,4 |
| Comportamento al fuoco standard UL | - | UL 94 | V0 |
| Tasso di usura 2** | μm/km | ISO 7148-2 | 2,3 |
Il PEEK è un termoplastico semicristallino, tecnologicamente avanzato e con eccellenti proprietà meccaniche e chimiche.
Il PEEK può essere utilizzato fino a 260 °C in acqua calda, vapore o in condizioni di bassissime temperature fino a -60°C.
Su richiesta, questo materiale può essere fornito additivato con fibra vetro, PTFE, grafite e altre sostanze.
Forniamo barre tonde di lunghezza standard 1000 o 3000 mm, in colore naturale (marroncino), oppure lastre nel formato 500x1000, 1000x1000, 500x2000 e 1000x2000 negli spessori standard commerciali.
Le lastre si vendono intere, oppure possiamo ricavare piatti o piastre di ogni misura, con restituzione degli avanzi.
Oltre alle misure standard, si possono avere formati personalizzati con quantitativi minimi da concordare con il nostro ufficio commerciale.
Vuoi un preventivo oppure informazioni sul PEEK?
Lasciaci i tuoi dati, sarai ricontattato nelle prossime ore da un nostro consulente.
